Sticheltiefdruck und seine möglichen Fehler

Das Sticheltiefdruckverfahren ist in groben Zügen im laufe der Zeit von unterschiedlichen Technologien geprägt. In der Anfangszeit hat der Stecher nach Vorlage die Gravur der Druckplatte selbst vorgenommen. Später wird nur noch eine Urform erstellt durch Molettierung übertragen. Ab ca. 1960 ist dann die elektromechanische Gravur aufgekommen, und ab ca. 1995 die sogenannte Lasergravur. Mir ist nicht bekannt, dass die DDR in der letzten Phase ihres bestehen sich eine Lasergravuranlage für den Briefmarkendruck angeschafft hat. Ich lasse mich aber eines besser Belehren.

Zylindervorbereitung

Gravurdaten - z.B. Urstich

Gravur des Druckzylinders bzw. Platte

Andruck

Feinkorrektur des Stechers an der Platte oder des Zylinders

Entfetten

Verchromen

Polieren

Auch bei der echten Gravur, also das direkte Stechen sind Fehler möglich.

Bei der Übertragung von der Urform auf die Druckplatte kann es zu Fehler kommen.

Fange ich gleich mal mit den ersten Fall an.

Wenn ich die Einzelmarke sehe, dann würde ich auf eine Druckzufälligkeit tippen. Nun ist mir in einer großen Bogen-, Teilbogen- und Einzelmarken Sammlung der kleinen Bauwerke dieses Oberrandteil aufgefallen. An jeder Marke sind an der selben Stelle in unterschiedlicher Stärke die Fehler aufgetreten. Eine rasterförmige Abnutzung des Druckzylinders ist auszuschließen. Der Fehler kann nur durch Übertragung von einer beschädigten Urform herrühren.

Der Fehler ist bestimmt im Andruck aufgefallen. Nur eine manuelle Korrektur dürfte hier zu Zeitaufwendig sein.

Hier müsste es richtig Mecker in der Druckerei gegeben haben.

Ein anderes Problem sind die Stichtiefen, die aus unterschiedlichen Gründen, aber aus Sicht des Werkzeugsverschleißes einfach begründbar sind. Ein Beispiel mal angehängt.

Diese Fehler werden durch den Stecher entweder am Anfang vor der Verchromung beseitig und sind im eigentlichen Druck selbst garnicht groß zu entdecken. Oder sie werden später entdeckt und hier beseitigt, da besteht dann die Möglichkeit diese zu entdecken.

Man sollte sich von der Vorstellung trennen, ich spanne die Druckform ein und Drucke bis zum Ende. Einerseits haben die Druckplatten bzw. Druckzylinder nur eine bestimmte Nutzungsdauer durch den Verschleiß. Weiterhin gibt es im laufenden Produktionsprozeß auch eine fortlaufende Qualitätskontrolle. Gerade Tiefdruckverfahren sind anfällig auf Fremdkörper in der Druckmaschine. Man wird also nicht die Druckplatten bzw. Druckzylinder bis zum Ende des Drucks verdrecken lassen. Planwirtschaft ist nicht gleich zu zetzen mit einem kontinuierlichen Ablauf. Weit gefehlt, wenn der Befehl von oben kam, da wird schon mal ein Auftrag dazwischen geschoben. Druckzylinder raus, der neue rein und später wieder eingebaut und weiter gedruckt.

Es wird Fallbezogen entschieden, die Druckplatten bzw. Druckzylinder aus der Druckmaschine zu nehmen und eventuelle Korrektur oder Reinigungsarbeiten vorzunehmen. Sowas kann man auch an Hand von Marken nachweisen. Nun bin ich noch nicht Rentner und werde erst in ein paar Tagen dies hier weiter fortführen.

Dies ist ja die Schwierigkeit, wann und wo die Retusche vorgenommen wird. Deshalb zuerst die möglichen Fehlerquellen und dann die Behebung durch die Retusche. Beim Sticheltiefdruck werden eben die nicht tiefen Stechungen durch den Stecher erweitert. Warte einfach und ich zeige Dir diesen Vorgang am Markenheftchen 3 Blatt 8. Also mitten im Produktionsprozeß ( gut diese habe ich gekauft und nicht selbst gefunden - sowas war auf dem Markt ). Wenn entschieden worden ist, der Fehler oder die Verunreinigung mus raus, dann wurden die Druckplatten oder Zylinder ausgebaut. In der Zeit der Überarbeitung sind dann andere Druckaufträge durchgeführt worden.

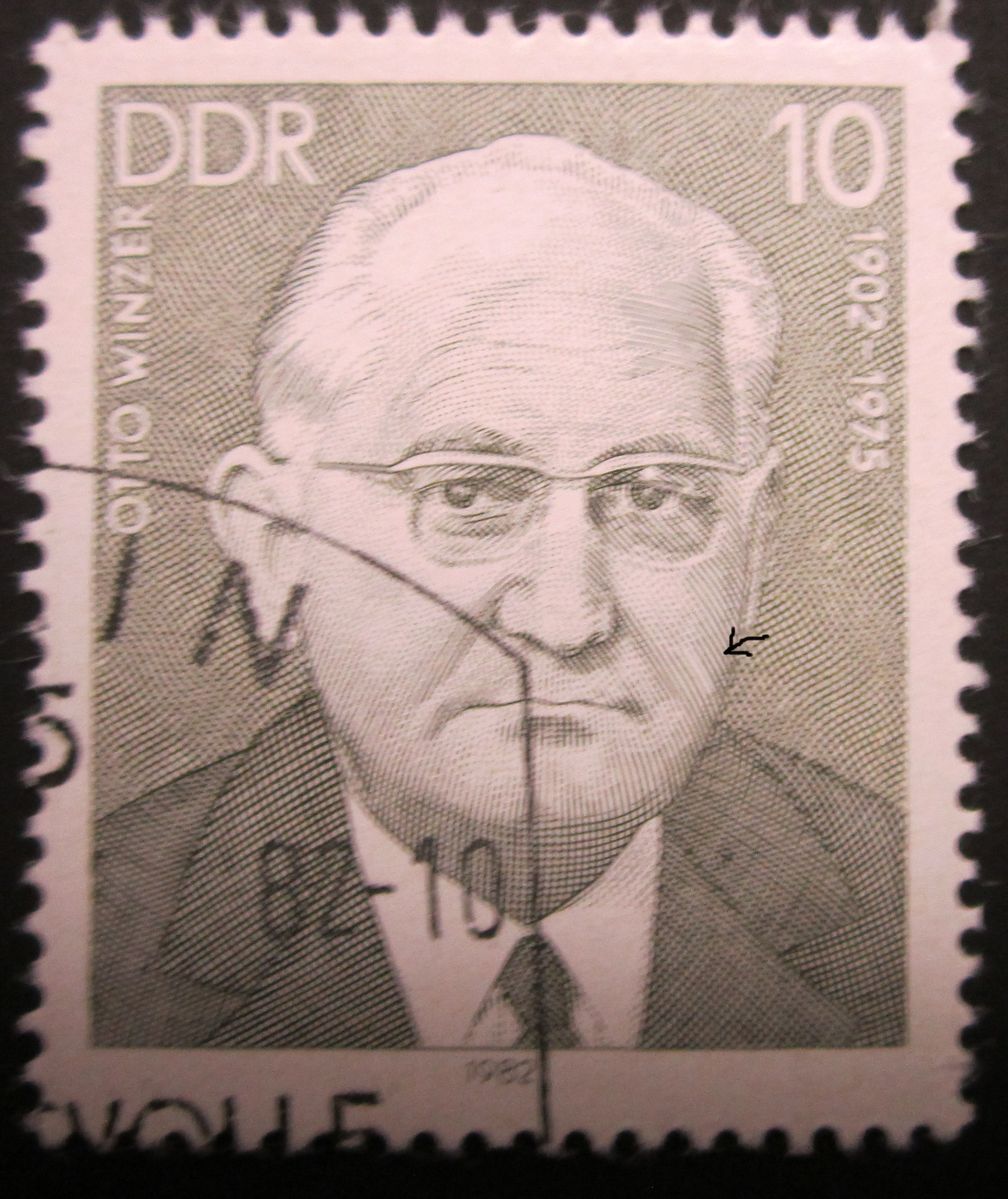

An meiner Fototechnik muss ich noch arbeiten. Bei der Otto Winzer Marke ist im Orginal der feine Schnitt an dieser Stelle zu sehen. Hat also nichts mit der abspringenden Farbe zu tun, was beim Sticheltiefdruck immer eine Gefahr ist.

Nun muss ich mich erstmal mit der Forums- sowie Bildbearbeitungssoftware auseinander setzen und anderer seits mit den eigenen Belegdokumenten. Ich habe über zwanzig Jahre nichts mehr mit Briefmarken zu tun gehabt. Muss alles aus dem Gedächtnis rekonstruieren.

Bitte keinen Gedankenfehler machen. Wir sind im Tiefdruckverfahren (Stichel oder Rastertiefdruckverfahren) wo auf mechanischen oder chemischen Weg eine Vertiefung hergestellt wird.

Entsprechend der Tiefe haben wir unterschiedliche Rasterungen oder Linienstärken. Ist die Stichtiefe zu gering, dann sieht man nur einen dünnen Streifen oder umgekehrt. Stelle ich fest, dass die Stichtiefe zu gering ist, dann schneidet der Stecher auf die gewünschte Tiefe nach und dies ist dann die Retusche. Bei Buchtruck, also im Hochdruckverfahren muss ich um eine Fehlstelle zu korregieren Material auftragen.

Die Kunst des Stechers besteht eben darin, mit dem vorhandenem Material auszukommen.

Bleiben wir bei diesem Beispiel:

Die Form wurde in Kupfer gestochen. Kupfer ist ein sehr weicher Grundstoff und deshalb wird die Oberfläche verchromt, damit eben eine längere Standzeit erreicht wird.

Bei allen Tiefdruckverfahren wird ein Rakel eingesetzt, der die überschüssige Farbe abzieht. Also eine mechanische Belastung und wenn Metall auf Metall reibt, wird im laufe der Zeit die Schicht immer dünner. Selbst das weiche Kupfer kann zusammengedrückt werden, so dass die Strichstärke sich verändert. Selbst wenn diese Veränderungen kaum meßbar sind (sie sind meßbar) , sieht man dies beim Endprodukt Briefmarke.

Sticheltiefdruck ist ein Verfahren, was eigentlich einen sauberen Druck ermöglicht. Sie haben eine Auflagenhöhe, die staatlich vorgegeben wird und die Haltbarkeit der Druckform, die eben nicht unbegrenzt hält.

Verschmutzungen, die sich in die Vertiefungen absetzen, von diesen Problemen mal ganz zu schweigen.

Wer den Richter-Katalog hat, meine Ausgabe ist von 2001, wird eigentlich den Ausfall und die Retusche gesehen haben.

Was damals nicht im Katalog stand, dass auf dem selben Feld eine Druckzufälligkeit zu sehen ist, die natürlich auffällt. Diese wird bestimmt durch einen Fremdkörper, der sich hier festgesetzt hat, verursacht.

Bei dieser kann eindeutig ausgegangen werden, dass sowas wärend des Druckprozesses entstanden ist. Der Ausfall der Linie ist eben durch eine zu geringe Stichtiefe der Linie hervorgerufen worden.

Die Druckform ist ausgebaut, retuschiert und gereinigt worden. Danach ist weitergedruckt worden. Alle weiteren Fehler, die der Richterkatalog hier nennt, folgen wahrscheinlich später.

Das schon minimale Schnittiefenunterschiede zu einem anderen Ergebnis führen, sehen wir hier. Sowas liegt wirklich im kleinteiligen Bereich und dürfte auch nicht retuschiert worden sein. Eine Einordnung als Plattenfehler ist nach meiner Meinung nicht gegeben.

Schnitttiefenunterschiede treten auf und bei einem vertretbaren Aufwand werden diese retuschiert.

Wann genau, läßt sich nicht ermittel, dies kann am Anfang, in der Mitte oder am Ende geschehen.

Ich hatte in meinem Vorstellungstext eine Marke eingestellt und die Retusche gezeigt. Hier war die Frage aufgekommen, wann.

Links die gute Erhaltung --- rechts sind die Verschleißerscheinungen wohl deutlich zu sehen. Sowas wird der Kontrolle nicht entgangen sein, dazu ist das Markenbild einfach zu schlecht und dies gerade beim Sticheltiefdruckverfahren, was wirklich einer der edelsten Verfahren ist.

Bei dieser Marke hat man sich ins Zeug gelegt, Mi. 2619. Zwei Verfahren - Rastertiefdruck und Sticheltiefdruck zusammen. Mit wirklich guter Linienführung. In meiner letzten Zeit, wo ich mich mit Briefmarken beschäftigt habe und dann aus beruflichen Gründen absolut keine Zeit dafür hatte, der Fall in die Kiste verschwandt.

Sticheltiefdruck arbeitet mit einer Farbpaste und da sind abspringende Farbe keine Seltenheit. Nur hier von abspringender Farbe zu sprechen, wäre eigentlich falsch, denn ich sehe im unteren Bereich einen dünnen Strich.

Der Fehler könnte beim Übertragen der Urform passiert sein. Eine Retusche wäre möglich. Bogenmaterial habe ich damals nicht mehr beschafft und hier keine Feld- bzw. Bogennummer ermitteln können, liegt also schon lange unerledigt im Album.

Der Fehler könnte bei der Zylindervorbereitung entstanden sein. Die Zylinder werden ja aufbereitet.

-Entchromen

-Ballardhaut abziehen

-Entfetten

-Verkupfern

- Schleifen

Verkürzt, es könnten Reste von der vorangegangenen Druckform erhalten geblieben sein. Auch im galvanischen Prozeß kann durch den elektrischen Strom und deren Verteilung beim Verkupfern diese Strukturen erhalten geblieben sein. Denn Stechernamen sind meisten links oder rechts im Markenbild zu sehen.

Dann wurden die neuen Bilder übertragen. Da keine großen Schnitttiefen erreicht worden sind, kann im Laufe des Druckprzesses durch Abrieb der Chromschicht das Bild verschwinden, also in späteren Zeit nicht mehr nachgewiesen werden.

Eine Retusche im Tiefdruckverfahren ist im Regelfall eine Vertiefung.
